Guľôčková skrutka SFU1604

Guľôčková skrutka SFU1604

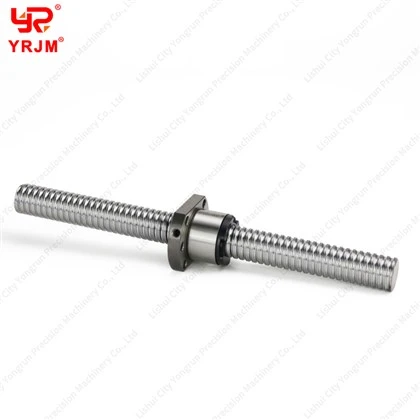

Guľôčková skrutka SFU1604 je vysokovýkonný-lineárny pohon špeciálne navrhnutý pre aplikácie, kde presnosť prevažuje nad rýchlosťou. Tento model s priemerom hriadeľa 16 mm a jemným vývodom 4 mm slúži ako rafinovaná alternatíva k štandardnej sérii 1605. Jeho užší rozstup poskytuje vynikajúcu presnosť polohovania a vyššiu mechanickú výhodu, čo z neho robí ideálnu voľbu pre systémy vyžadujúce jemné rozlíšenie a efektívnosť krútiaceho momentu.

Prevádzkové princípy
Guľôčková skrutka SFU1604 využíva mechaniku valivého kontaktu na zabezpečenie presného, ​​riadeného lineárneho pohybu.

1. Rotačný-na-lineárny prevod:Hriadeľ skrutky má presnú-brúsenú špirálovú obežnú dráhu. Guľôčková matica s prírubou obsahuje zodpovedajúcu vnútornú drážku vyplnenú presnými oceľovými guľôčkami. Keď sa hriadeľ otáča, tieto guľôčky sa odvaľujú medzi maticou a hriadeľom, čím efektívne premieňajú rotačný krútiaci moment na lineárnu silu s minimálnym trením.

2. Recirkulačný systém ("U"):Aby sa umožnil nepretržitý pohyb, matica využíva vnútorný spätný systém. Keď loptičky dosiahnu koniec záťažovej-zóny, deflektory ich nasmerujú späť na začiatok okruhu. To zaisťuje hladký, neobmedzený pohyb a konzistentné rozloženie zaťaženia.

3. Presnosť a rozlíšenie:Jemné 4 mm vedenie zostavy v kombinácii s precíznou výrobou zaisťuje, že lineárny pohyb je vysoko predvídateľný. Tento úzky rozstup poskytuje vynikajúce mechanické rozlíšenie a opakovateľnosť, čo tvorí základ presnosti polohy systému.

4. Kinematika:Keď je guľová matica pevne pripevnená k vozíku stroja, otáčanie hriadeľa skrutky motora núti maticu axiálne sa posúvať a posúvať vozík s presnosťou pozdĺž vodiacej dráhy.
