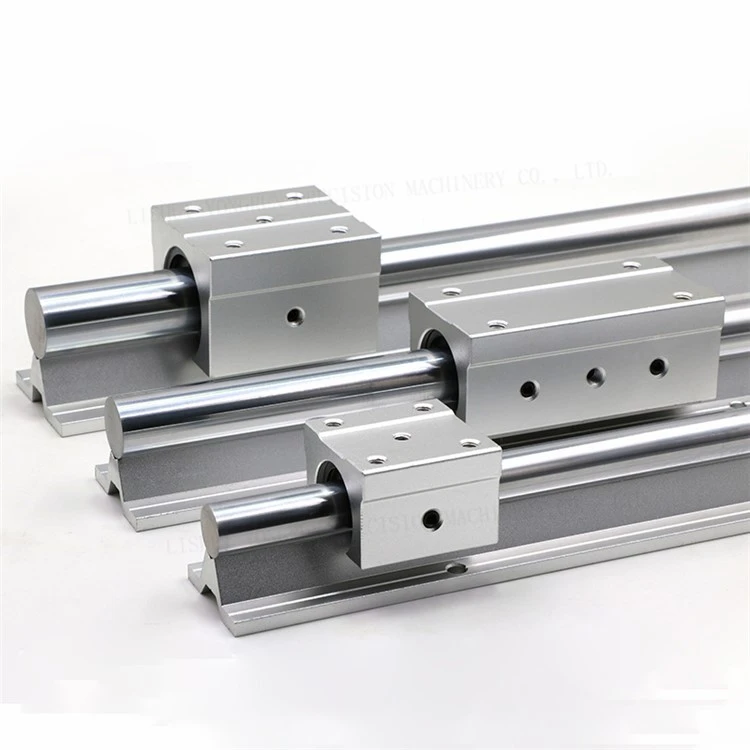

Vodiace koľajnice série SBR, ktoré obsahujú hliníkový{0}}okrúhly hriadeľ a otvorené{1}}bloky guľových puzdier (SBR/TBR), sú bežné v aplikáciách základnej-automatizácie, spracovania dreva a stredne zaťažených-aplikácií. Ich údržba sa vo veľkej miere zameriava na udržiavanie čistého okrúhleho hriadeľa a dobrého-namazania guľôčkových puzdier.
I. Denná údržba /-zmena (základy)
Tieto rýchle kontroly zabránia okamžitému poškodeniu a nadmernému opotrebovaniu.
Vyčistite hriadele:
- Odkrytý, pochrómovaný-hriadeľ a hliníkovú nosnú lištu utrite pomocou čistej handričky, ktorá-nepúšťa vlákna.
- Zaistite, aby bol odstránený všetok prach, drevené hobliny a rezné zvyšky, pretože otvorené guľôčkové puzdrá sú veľmi náchylné na kontamináciu.
Skontrolujte poškodenie:
- Hľadajte ryhy, hrdzu alebo hlboké škrabance na chrómovanom-povrchu hriadeľa. Poškodenie tu rýchlo znehodnotí guľové puzdrá.
Skontrolujte mazací film:
- Skontrolujte, či má hriadeľ ľahký, konzistentný olejový film. Ak sa hriadeľ zdá suchý alebo má nerovnomerné mazanie, vyžaduje si okamžitú pozornosť.
II. Týždenná/pravidelná údržba (The Deep Clean & Lube)
Táto rutina sa zameriava na integritu bloku pohybu a premazanie{0}}.
Dôkladné čistenie:
- Presuňte bloky vozíka na jeden koniec koľajnice.
- Vyčistite novo odkryté časti hriadeľa.
Kontrola stieračov/tesnenia:
- Skontrolujte gumené stierače na koncoch bloku SBR. Uistite sa, že sú správne usadené a nie sú prasknuté alebo opotrebované, pretože sú jedinou bariérou proti kontaminantom.
Opätovné{0}}mazanie (zásadný krok):
- Metóda: Tieto návody zvyčajne používajú strojový olej so slabou{0}}až{1}}strednou viskozitou alebo špecifikované lítiové mazivo. Pozrite si manuál.
- Aplikácia: Naneste niekoľko kvapiek oleja alebo malé množstvo maziva priamo na hriadeľ pred blokmi vozíka.
- Distribúcia: Niekoľkokrát prejdite vozíkom tam a späť cez celý zdvih, aby sa mazivo rovnomerne rozdelilo a vpracovalo sa do obehu guľôčkových puzdier.
Kontrola upevňovacích prvkov:
- Skontrolujte všetky montážne skrutky a skrutky zaisťujúce koncové bloky a motor/spojku, aby ste sa uistili, že majú správny krútiaci moment.
III. Ročná / hlavná údržba (kontrola systému)
Táto kontrola overuje štrukturálnu integritu systému.
Kontrola vyrovnania hriadeľa:
- Ak presnosť stroja klesla, skontrolujte rovnosť a rovnobežnosť nosnej koľajnice so základňou. Koľajnice SBR sa môžu ohýbať, ak montážna základňa nie je pevná.
Kontrola puzdier (kontrola vôle/preklzu):
- Zamknite koľajnicu v určitom bode. Skúste jemne kývať blokom vozíka nahor a nadol alebo zo strany-na-stranu.
- Výsledok: Určitá minimálna vôľa je vlastná systémom SBR, ale nadmerný, znateľný "prepad" naznačuje, že guľové puzdrá sú opotrebované a vyžadujú výmenu.
Výmena komponentov:
- Ak je chrómový hriadeľ vážne preliačený alebo ak puzdrá vykazujú nadmernú vôľu, je potrebné vymeniť jednotlivý blok SBR alebo celú zostavu koľajnice, aby sa obnovila úplná presnosť.
Poznámka k mazaniu: Lineárne ložiská SBR sú otvorené-a vo veľkej miere sa spoliehajú na konštantný tenký film maziva. Prevádzka na sucho aj na krátky čas môže spôsobiť okamžité a nezvratné poškodenie recirkulačných guľôčok a hriadeľa. Pre SBR koľajnice vždy uprednostňujte mazanie.
