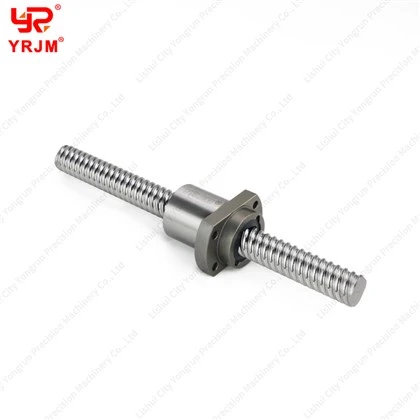

Guličková skrutka na valcovanie za studena je vysoko presný prevodový komponent, ktorý premieňa rotačný pohyb na pohyb priamočiary (alebo naopak). Široko používaný v CNC obrábacích strojoch, automatizačných zariadeniach, priemyselných robotoch, lekárskych prístrojoch, polovodičových zariadeniach, presných prístrojoch a iných oblastiach. V porovnaní s tradičnou posuvnou skrutkou majú guľôčkové skrutky-valcované za studena výhody vysokej účinnosti prenosu, nízkeho trecieho odporu, vysokej presnosti polohovania a dlhej životnosti. Aby sa zabezpečila stabilná prevádzka a účinný prenos za studena -valcovanej guľôčkovej skrutky, guľôčková skrutka- valcovaná za studena pozostáva z niekoľkých kľúčových komponentov, z ktorých každý má odlišné funkcie. Šesť hlavných komponentov je popísaných nižšie.
1.Skrutkový hriadeľ
Skrutka je hlavným telom guľôčkovej skrutky-valcovanej za studena a je nosnou súčasťou prevodového systému.
Štruktúra dráhy
Procesom valcovania za studena sa na povrchu hriadeľa skrutky vytvorí súvislá špirálová obežná dráha. Táto obežná dráha je spojená s guľou a maticou, aby sa uľahčil valivý kontakt, čím sa dosiahne efektívny prenos. Presnosť obrábania valca priamo ovplyvňuje hladkosť a presnosť polohovania skrutky.
Funkcia nosnosti-zaťaženia
Skrutka môže nielen prenášať výkon, ale aj odolávať axiálnemu zaťaženiu a čiastočnému radiálnemu zaťaženiu. Výsledkom je, že sa zvyčajne vyrába z vysoko-legovanej ocele a tepelne-spracovaná na zlepšenie tvrdosti, odolnosti proti oderu a únavovej životnosti.
2.Kužele;
Guľová matica je inštalovaná na skrutkovom hriadeli a je kľúčovou časťou na realizáciu lineárneho pohybu.
Vnútorná dráha
Vnútorný povrch matice má špirálovú obežnú dráhu zodpovedajúcu obežnej dráhe matice. Lopta sa v tomto priestore odvaľuje pre nízke trenie a efektívny prechod pohybu.
Prenos pohybu
Keď sa skrutka otáča, guľôčková matica sa pohybuje lineárne pozdĺž skrutky; naopak, keď je matica poháňaná lineárne, skrutka sa môže otáčať tak, aby vyhovovala prenosovým požiadavkám rôznych zariadení.
3.lopta.
Guličková skrutka je kľúčovým komponentom, ktorý odlišuje guľôčkové skrutky od štandardných trapézových skrutiek a hrá dôležitú úlohu pri znižovaní trenia.
Valcovacia prevodovka
Guľôčka cirkuluje medzi obežnými dráhami matice a matice a mení tradičné klzné trenie na valivé trenie. To výrazne znižuje trecí odpor a zlepšuje mechanickú účinnosť. Zabezpečenie presnosti prenosu
Vysoko presná guľa má vynikajúcu rozmerovú konzistenciu a vysokú sférickosť, čo pomáha minimalizovať prevádzkovú medzeru a zlepšuje presnosť polohovania a opakovateľnosť.
4. Systém recirkulácie lopty
Recirkulačný systém nepretržite vedie guľôčku, je kľúčovou súčasťou, ktorá zaručuje normálnu funkciu guľôčkovej skrutky.
Metódy recirkulácie
V závislosti od dizajnu produktu medzi bežné metódy recirkulácie patrí interná recirkulácia, vonkajšia recirkulácia a recirkulácia na konci-záveru. Pre špecifické špecifikácie a aplikačné scenáre platia rôzne prístupy.
Zabezpečenie nepretržitej prevádzky
Obehový systém umožňuje, aby sa guľôčka po dokončení cyklu znova -vstúpila do obežnej dráhy, čo umožňuje, aby sa guľôčka neustále otáčala a zaisťovala-dlhodobú stabilitu skrutky.
5. Tesniaci systém
Tesnenia sú inštalované hlavne na oboch koncoch guľovej matice na ochranu vnútorných obežných dráh a gule.
Prevencia vniknutia kontaminantov
Tesnenia môžu účinne zabrániť vniknutiu prachu, kovových triesok, vlhkosti a iných znečisťujúcich látok na dráhu, čím sa zníži opotrebovanie a zlepší sa stabilita prevodovky.
Udržujte mazané
Tesnenie tiež minimalizuje únik maziva, udržuje guľu a dráhu dlhodobo dobre premazané a tým predlžuje životnosť skrutky.
6. Mazací systém
Správne mazanie môže znížiť trenie a opotrebovanie, je dôležitou podmienkou pre stabilnú prevádzku guľôčkových skrutiek.
Metódy mazania
Guľôčkové skrutky valcované za studena môžu byť mazané tukom alebo mazacím olejom. Podľa rýchlosti chodu, zaťaženia a pracovného prostredia je možné zvoliť vhodný spôsob mazania.
Predĺženie životnosti
Pravidelné dopĺňanie môže znížiť trenie medzi guľôčkou a dráhou, zlepšiť plynulosť prevádzky, znížiť nárast teploty a predĺžiť celkovú životnosť zostavy guľôčkovej skrutky.
Abstrakty
Guľôčkové skrutky-valcované za studena pozostávajú hlavne zo skrutkového hriadeľa, guľôčkovej matice, guľôčky, recirkulačného systému, tesniaceho systému a mazacieho systému. Tieto komponenty spolupracujú na dosiahnutí vysokej účinnosti, presnosti a mechanického prevodu s nízkym trením. Pri výbere a používaní guľôčkových skrutiek-valcovaných za studena by podniky nemali brať do úvahy len presné triedy a nosnosť, ale mali by uprednostňovať aj údržbu mazania a dennú kontrolu, aby sa maximalizoval výkon prevodovky a predĺžila sa životnosť zariadenia.
Často kladené otázky
Otázka 1: Aké sú hlavné rozdiely medzi guľôčkovými skrutkami-valcovanými za studena a štandardnými guľôčkovými skrutkami? Odpoveď: Guľôčkové skrutky valcované za studena využívajú mechanizmus valivého pohybu, ktorý premieňa klzné trenie na valivé trenie, takže vysoká účinnosť prenosu, nižší trecí odpor a dlhá životnosť.
Q2: Aká je funkcia sférického obehového systému?
Odpoveď: Systém recirkulácie guľôčky vedie guľôčku cez nepretržitú obehovú dráhu, čo umožňuje guľôčke vrátiť sa do svojej východiskovej polohy a pokračovať v práci, čím sa zabezpečí nepretržitá a stabilná prevádzka guľôčkovej skrutky.
