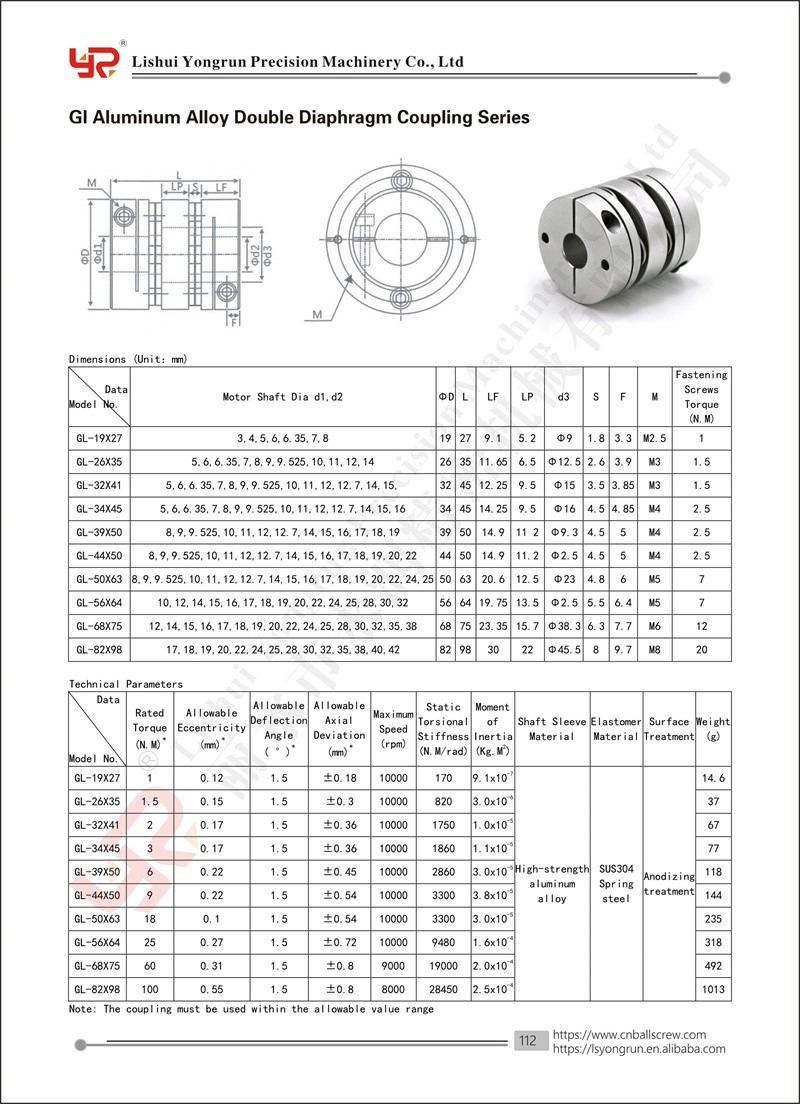

Dvojmembránová sériová spojka GI

Dvojmembránová sériová spojka GI

Popisy produktov

Táto spojka je navrhnutá tak, aby poskytovala výnimočnú torznú tuhosť a vysokú kapacitu vychýlenia, čo sú dve vlastnosti, ktoré sa zriedka vyskytujú spolu v jednom komponente.

Výhoda dvojitej membrány:

Jeho sofistikovaná štruktúra využíva dve tenké, flexibilné kovové membrány (disky), ktoré sú pevne spojené precízne-opracovanou centrálnou rozperou alebo cievkou. Tieto zostavy sú na oboch koncoch pevne pripevnené k presne -opracovaným, vysoko{3}}závitom z hliníkovej zliatiny.

Táto dvojitá-membránová architektúra je to, čo poskytuje jej pozoruhodný výkon:

• Zero Backlash: Zaisťuje presný, synchronizovaný prenos krútiaceho momentu.
• Vysoká torzná tuhosť: Zachováva integritu polohy aj pri veľkom zaťažení.
• Kapacita významného nesúosovosti: Účinne kompenzuje všetky tri typy nesúosovosti (uhlové, paralelné a axiálne) bez vyvolania deštruktívnych reakčných síl.

Séria dvojmembránových spojok GI je nepostrádateľnou voľbou na pripojenie veľkých servomotorov k ťažkým -guľovým skrutkám, vysokorýchlostným{1}}čerpadlám a priemyselným strojom, kde je prvoradá spoľahlivosť a štrukturálna integrita bez kompromisov.

Kľúčové vlastnosti a výhody

Séria GI Double Diaphragm Coupling je navrhnutá pre maximálny výkon, presnosť a dlhú životnosť v najnáročnejších aplikáciách riadenia pohybu.
1. Absolútna nulová vôľa a synchronizácia

Celo-kovová konštrukcia zaručuje okamžitý a absolútne nulový{1}} prenos krútiaceho momentu. Rozhodujúce je, že vykazuje extrémne vysokú torznú tuhosť, čo je -nevyjednávateľná požiadavka na zachovanie presnej synchronizácie polohy a dynamického riadenia v pokročilých servo-riadených systémoch.
2. Vynikajúca kompenzácia paralelného nesúosenia

Jedinečná architektúra dvojitej-membrány je vo svojej podstate vynikajúca pri vyrovnávaní sa so značným paralelným posunom (radiálne nesúosenie). Tým, že umožňuje dvom membránam ohýbať sa nezávisle do tvaru S-, dizajn účinne eliminuje nadmerné reakčné sily na pripojené komponenty.
3. Vysoká hustota výkonu a kapacita krútiaceho momentu

Membránová spojka, navrhnutá pre pevnosť, dokáže spoľahlivo zvládnuť výrazne vyšší trvalý krútiaci moment v porovnaní s inými flexibilnými konštrukciami, ako sú mechy alebo nosníky. Táto vysoká hustota výkonu z neho robí povinnú voľbu na pripojenie väčších a výkonnejších motorových systémov k ťažkým-záťažám.
4. Bezplatná spoľahlivosť-kov, údržba-

Spojka je vyrobená výlučne z prvotriednych kovových materiálov (hliníkové náboje, membrány z nehrdzavejúcej ocele/-z vysokopevnostnej zliatiny) a nevyžaduje žiadne mazanie, žiadnu pravidelnú kontrolu a žiadnu výmenu opotrebiteľných dielov. Poskytuje to robustné riešenie „nastaviť-a{3}}zabudnúť“ pre dlhú a spoľahlivú životnosť.
5. Výnimočne nízke reakčné sily

Sofistikovaná flexibilita tenkých membrán zaisťuje, že sily prenášané späť na motor a ložiská poháňaného zariadenia (spôsobené nevyhnutným nesúososťou) sú mimoriadne nízke. Táto dôležitá ochranná funkcia sa priamo premieta do predĺženej životnosti ložísk a tesnení pre vaše drahé stroje.
6. Prispôsobiteľná dĺžka cievky pre všestrannosť

Dĺžka centrálnej cievky (dištančnej vložky) môže byť špecifikovaná tak, aby vyhovovala požiadavkám aplikácie. To umožňuje zvýšenú kapacitu paralelného nesúososti a výrazne uľahčuje ľahšiu montáž a demontáž komponentov v zložitých zostavách, ktoré majú dlhšie medzery medzi hriadeľmi.
