Spojka série GM

Spojka série GM

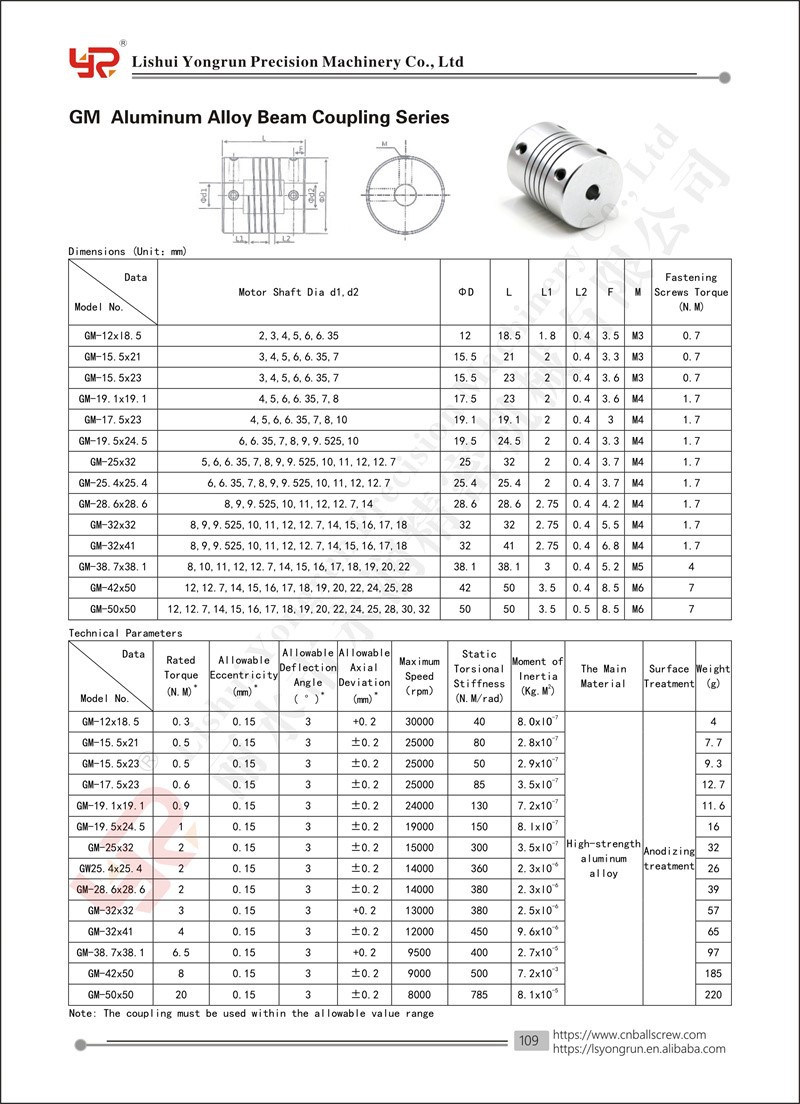

Popis produktu

Tento komponent je triumfom monolitického dizajnu, presne vyrobený z pevného bloku z-hliníkovej zliatiny vysokej pevnosti. Jeho charakteristickým znakom je precízne vypracovaný špirálovitý štrbinový strih, ktorý tvorí pružný prvok „nosníka“.

Výhoda optimalizovaného zostatku:

Séria GM je často navrhnutá so špirálovou geometriou vzoru, ktorá je špeciálne vyladená tak, aby optimalizovala rovnováhu medzi:

• Torzná tuhosť: Nevyhnutná pre presný, synchronizovaný prenos krútiaceho momentu (nulová vôľa).
• Voľnosť v ohybe: Nevyhnutná na vyrovnávanie uhlových, paralelných a axiálnych nesúosovosti hriadeľa bez vyvolania vysokých reakčných zaťažení.

Vďaka tomuto optimalizovanému výkonu je rad GM vynikajúcou voľbou pre pripojenie: krokových motorov, malých servomotorov, presných polohovacích stupňov a citlivých nástrojov,-kde je dosiahnutie stabilného a spoľahlivého pohybu naprieč svetlom-až{2}}stredným zaťažením prvoradé.

Prevádzkové princípy

Spojka GM Beam Coupling funguje na elegantnom princípe jednotného, ​​elastického špirálovitého ohybu. Jeho jedno{1}}dielne prevedenie odborne vyvažuje vysokú rotačnú silu pohonu s potrebnou flexibilitou na vyrovnávanie nedokonalostí systému.


1. Pevný prenos krútiaceho momentu (nulový-pohon)

Napriek vizuálne flexibilnému špirálovitému vzoru zostáva súvislý kovový "lúč" vysoko pevný v smere otáčania (torze). Táto štrukturálna integrita je kritická: zaisťuje, že krútiaci moment motora sa okamžite a úplne prenáša na hnaný hriadeľ bez akéhokoľvek fázového oneskorenia, pružného navíjania-alebo straty pohybu. Toto je základný princíp, ktorý zaručuje, že spojka zachová presnosť polohy celého vášho systému.


2. Presná absorpcia nesúosovosti

Skrutkovitý lúč je navrhnutý tak, aby bol výkonným geometrickým nárazníkom. Keď sú spojené hriadele nesprávne zarovnané, lúč umožňuje riadenú pružnú deformáciu-, ohýba sa, krúti alebo naťahuje pozdĺž svojej špirálovej osi. Táto akcia úspešne absorbuje všetky paralelné, uhlové a axiálne chyby inštalácie bez použitia výrazných reakčných bočných síl späť na ložiská motora a poháňaných komponentov.


3. Bezpečné, nulové{1}}upínanie hriadeľa

Výkon je ukotvený integrovaným upínacím mechanizmom. Táto funkcia umožňuje, aby sa jednodielna spojka-bezpečne trením{2}}pripevnila k hriadeľu motora aj záťaže. Táto metóda eliminuje mikro-preklz a akúkoľvek potenciálnu vôľu medzi hriadeľom a vývrtom spojky, čím zabezpečuje, že celá dráha pohonu funguje ako jednotný systém s nulovou vôľou-v najdynamickejších prevádzkových podmienkach.
